PRO-Lamp PRL-73102-120 — панорамная светодиодная балка длиной 560 мм с изогнутым корпусом для расширенного обзора по сторонам. Реальная мощность — 61,37 Вт, поток — 3680 лм, ток — 5,03 А. Доступна дальняя либо комбинированная оптика, питание 10–30 В, защита IP67.
Параметр Значение
Название Панорамная балка PRL-73102-120 Артикул PRL-73102-120 Заявленная заводом мощность 120 w Реальная мощность (Real Вт) 61.37 w Световой поток lum 3680 lum Цветовая температура 6000 K Рабочее напряжение 10-30 v Уровень водозащиты IP 67 Светодиоды Epistar Тип диодов Epistar Цвет света белый Вес 2,5 кг Длина 560 мм Высота с креплением 130 мм Материал алюминиевый корпус Материал линзы акриловое стекло
VIDEO
Зачем балке изогнутый корпус В PRL-73102-120 крайние секции развёрнуты относительно центральной части. За счёт этого свет охватывает не только направление движения, но и области по сторонам, которые прямая балка аналогичной длины может оставить менее заметными.
Панорамная геометрия полезна на лесной дороге, в карьере и на рабочей площадке: водитель раньше видит край колеи, начало поворота, ветки и препятствия у борта.
Дальняя или комбинированная оптика Дальняя модификация сохраняет приоритет протяжённого маршрута, а изогнутые края расширяют поле обзора. Комбинированная версия сильнее заполняет пространство перед машиной и удобна при чередовании движения и манёвров.
Тип света выбирают при заказе. Панорамный корпус сам по себе не означает комбинированную оптику, а перечень вариантов не является переключателем режимов в каждом экземпляре.
Фактическая мощность 61,37 Вт В названии используется заводской номинал 120 Вт, но реальная измеренная мощность составляет 61,37 Вт. Световой поток равен 3680 лм, потребляемый ток — 5,03 А.
Для выбора проводки ориентируются на фактические значения. Это позволяет избежать чрезмерно грубой линии, но сохранить достаточный запас и защитить контакты от нагрева.

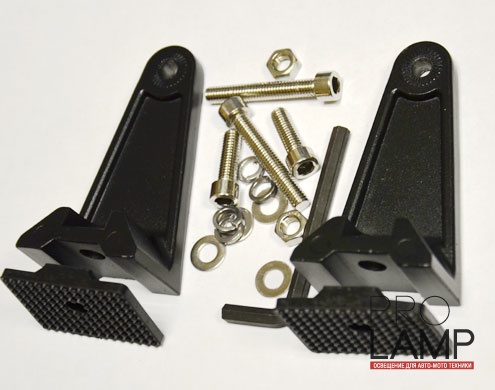

Монтаж с учётом изгиба Корпус имеет длину 560 мм, высоту 80 мм и переменную глубину 85/100 мм. С боковыми креплениями требуется около 625 мм по ширине и 130 мм по высоте.
Балку можно установить на УАЗ, пикап, внедорожник, трактор МТЗ или погрузчик JCB. Площадка должна повторять только точки крепления, а не зажимать изогнутые края. Перед сверлением проверяют отражение от капота и свободное пространство по бокам.
Питание 12 и 24 В Диапазон 10–30 В подходит для распространённых бортовых сетей. Линию проводят через реле и предохранитель возле источника. Для крыши учитывают длину кабеля и падение напряжения.
Массу выполняют на чистом контакте, соединения герметизируют и разгружают от натяжения. После включения проверяют напряжение на балке и отсутствие нагрева в разъёмах.
Регулировка панорамного света Изогнутую балку нельзя настраивать только по центральному яркому участку. Сначала направляют центр вдоль дороги, затем оценивают, куда попадают боковые секции и не освещают ли они зеркала, капот или рабочее место оператора.
IP67 защищает корпус от пыли и воды, рабочий диапазон заявлен от −40 до +50 °C. Линзу и охлаждающую поверхность очищают, крепления проверяют после вибрации. Ресурс — более 5000 часов, гарантия — один год.
Прямая или панорамная альтернатива Если нужен прямой корпус похожей ширины, сравните двухрядную балку PRL-71120 длиной 555 мм . Для более компактного универсального света рассмотрите балку PRL-733-80 с двумя классами исполнения .
Проводка перед блоком ответов Ниже сохранён исходный блок комплектов подключения. Комплект выбирают по реальной мощности, напряжению и длине трассы.
Вопросы и ответы Что означает панорамная конструкция? Корпус имеет изогнутую геометрию: центральная часть светит вперёд, крайние секции развёрнуты по сторонам. Это расширяет обзор по краям по сравнению с прямой балкой сходной длины.
Какой тип света доступен? Модель выпускается с дальней либо комбинированной оптикой. Панорамная форма расширяет геометрию установки, а выбранная оптика определяет распределение потока внутри этой геометрии.
Каковы реальные параметры? Фактическая мощность составляет 61,37 Вт, поток — 3680 лм, ток — 5,03 А. Обозначение 120 Вт является заводским номиналом и не используется вместо реальных данных при подключении.
Куда установить корпус 560 мм? На крышу или дугу внедорожника, пикапа и спецтехники. С боковыми креплениями нужна ширина около 625 мм; крайним секциям нельзя упираться в стойки или облицовку.
Подойдёт ли панорамная балка для лесной дороги? Да, боковое заполнение помогает видеть край колеи, ветки и начало поворота. Угол регулируют так, чтобы центральный поток не уходил вверх и не создавал лишних бликов.
Как подключить PRL-73102-120? Используйте реле, предохранитель и кабель по току и длине трассы. Контакты герметизируют, массу выполняют надёжно, после запуска проверяют напряжение и нагрев соединений.
