PRO-Lamp PRL-7172 BJ — компактная двухрядная балка комбинированного света с белым и жёлтым контурами. Двадцать четыре диода Epistar обеспечивают заявленный поток 5400 лм. Реальная мощность каналов составляет 43 + 26 Вт, ток — 3,53 + 2,14 А. Питание 10–30 В и защита IP67 подходят для внедорожников и спецтехники.
Параметр Значение
Название Светодиодная балка PRL-7172 BJ Артикул PRL-7172 Заявленная заводом мощность 72 w Реальная мощность (Real Вт) 43 + 26 w Световой поток lum 5400 lum Цветовая температура 6000 K Рабочее напряжение 10-30 v Уровень водозащиты IP 67 Светодиоды 24 х 3 w Epistar Тип диодов Epistar Цвет света белый и желтый Вес 2 кг Длина 345 мм Высота с креплением 120 мм Материал алюминиевый корпус Материал линзы акриловое стекло
Средний размер в двухцветной серии PRL-7172 BJ занимает промежуточное положение между мини-балкой и широкими моделями на всю крышу. Корпус 345 × 80 × 85 мм подходит для бампера УАЗ, дуги квадроцикла, багажника внедорожника, кабины трактора МТЗ или погрузчика JCB. С боковыми кронштейнами требуется площадка шириной 405 мм.
Масса 2 кг позволяет использовать компактное основание, но обе опоры должны находиться на одной плоскости. Это сохраняет геометрию корпуса и стабильный угол света при вибрации.
Белый и жёлтый контуры — не декоративная подсветка Белый 6000 K Передаёт детали и контраст на сухом маршруте при нормальной прозрачности воздуха.
Жёлтый свет Помогает снизить ощущение отражённой завесы в пыли, снеге, тумане и на мокрой дороге.
Электрические характеристики записаны через «+», поскольку у контуров разные нагрузки. Способ их включения нельзя определять по предположению: используют распиновку конкретной комплектации.
Комбинированный рисунок на маршруте Впереди: направленная часть показывает колею, поворот и препятствия по ходу движения.По сторонам: широкие секции подсвечивают края проезда и ближайшую рабочую область.При манёвре: водитель лучше контролирует траекторию рядом с техникой, чем с узким дальним лучом.Параметры для расчёта Показатель Канал 1 Канал 2 Фактическая мощность 43 Вт 26 Вт Потребляемый ток 3,53 А 2,14 А Цвет белый и жёлтый по схеме подключения
Общий заявленный световой поток составляет 5400 лм, гарантия — один год. При допустимом совместном включении возможная суммарная нагрузка достигает 5,67 А на одну балку.

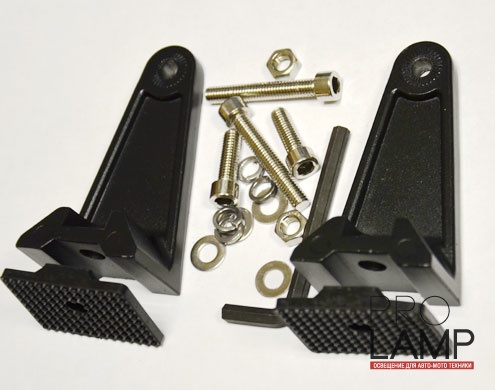

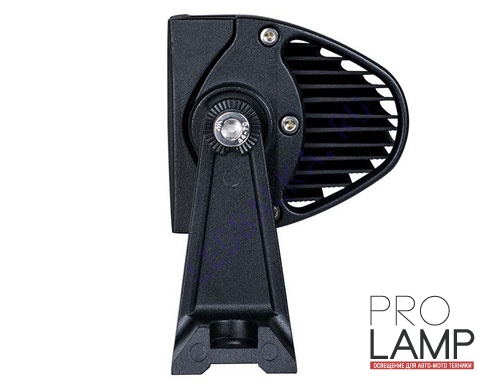

Варианты применения На квадроцикле: центральный комбинированный свет для тропы и пространства по краям.На внедорожнике: установка на бампер или дугу для закрытых маршрутов.На тракторе: обзор направления и края обрабатываемого участка.На погрузчике: помощь при движении по пыльной площадке и между объектами.Монтаж и регулировка Полный габарит 405 × 120 мм проверяют до сверления. Боковые алюминиевые кронштейны фиксируют симметрично, угол выставляют на ровной площадке. После первой поездки крепления подтягивают при необходимости и убеждаются, что световой рисунок не сместился.
Двухканальное подключение Каждый световой контур подключают через предусмотренное управление и защиту. Кабель выбирают по длине и нагрузке, проходы через металл закрывают втулками, разъёмы защищают от воды. При установке пары балок электрические токи удваиваются для каждого активного канала.
Сверяйте назначение жил: цвет внешней изоляции сам по себе не подтверждает, какой световой контур она включает.
Обслуживание после эксплуатации IP67 защищает корпус от воды и пыли, алюминиевый профиль отводит тепло от 24 диодов. Линзу очищают мягким материалом без абразива. После мойки проверяют разъёмы, после бездорожья — кабель, боковые опоры и угол балки.
Соседние размеры серии Для более компактной площадки рассмотрите двухцветную балку PRL-7136 BJ для квадроцикла . Если нужен более высокий поток и длинный корпус, сравните комбинированную PRL-71120 BJ для УАЗ и спецтехники .
Проводка для установки Исходный блок комплектов подключения сохранён перед FAQ.
Вопросы и ответы Какие цвета света есть у PRL-7172 BJ? Балка имеет белый и жёлтый световые контуры. Их реальные мощности указаны как 43 + 26 Вт, токи — 3,53 + 2,14 А. Назначение каналов и допустимый способ включения сверяют по штатной схеме.
Что означает комбинированная оптика? Часть линз направляет свет дальше по маршруту, а боковые секции расширяют зону возле краёв проезда. Такой рисунок подходит для грунтовой дороги, поля и рабочей площадки.
Зачем выбирать жёлтый контур? Жёлтый свет полезен в тумане, снегопаде, пыли и на мокрой поверхности, где белый поток сильнее отражается. Белый 6000 K остаётся основным вариантом при нормальной видимости.
Подойдёт ли балка для УАЗ или квадроцикла? Корпус длиной 345 мм можно поставить на бампер, дугу или отдельную площадку. Полный размер с креплениями — 405 × 120 мм, масса — 2 кг. До монтажа проверяют свободное место и прочность основания.
Можно ли установить PRL-7172 BJ на МТЗ или JCB? Да, диапазон 10–30 В совместим с сетями 12 и 24 В. На тракторе или погрузчике балку используют как комбинированный дополнительный свет, выбирая цвет по погоде и запылённости.
Как подключать два контура? Каналы защищают и коммутируют по схеме комплектации, ориентируясь на токи 3,53 и 2,14 А. Если совместная работа разрешена, суммарная нагрузка составляет 5,67 А. Разъёмы герметизируют, кабель фиксируют.
