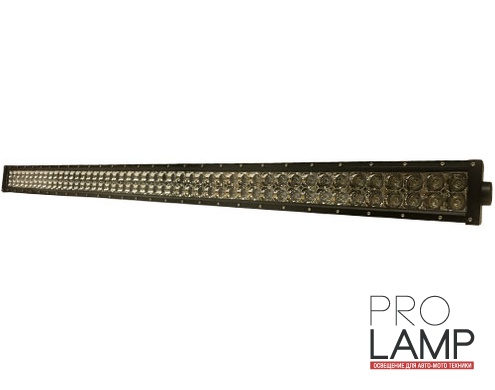

PRO-Lamp PRL-71288 — крупная двухрядная LED-балка длиной 1275 мм для мощного дополнительного света на внедорожной и специальной технике. Девяносто шесть диодов Epistar создают поток 17 100 лм при фактической мощности 243,25 Вт и токе 20,27 А. Доступны отдельные дальнее и комбинированное исполнения, питание — 10–30 В, защита — IP67.
Параметр Значение
Название Светодиодная балка PRL-71288 Артикул PRL-71288 Заявленная заводом мощность 288 w Реальная мощность (Real Вт) 243.25 w Световой поток lum 17100 lum Цветовая температура 6000 K Рабочее напряжение 10-30 v Уровень водозащиты IP 67 Светодиоды 96 х 3 w Epistar Тип диодов Epistar Цвет света белый Вес 4,5 кг Длина 1275 мм Высота с креплением 120 мм Материал алюминиевый корпус Материал линзы акриловое стекло
VIDEO
Световая линия для широкой крыши PRL-71288 предназначена для машин, где есть место под корпус длиной более метра: большого внедорожника, экспедиционного автомобиля, грузовой, карьерной или сельскохозяйственной техники. Размер 1275 × 80 × 90 мм требует полноценной монтажной площадки, а с боковыми кронштейнами ширина достигает 1335 мм.
Масса 4,5 кг и длина профиля увеличивают нагрузку от вибрации. Поэтому балку крепят не к тонкой декоративной панели, а к жёсткой дуге, багажнику или силовой раме с двумя опорами в одной плоскости.
Дальняя или комбинированная модификация Дальний свет Фокусируется на продолжении маршрута и помогает раньше видеть препятствия на поле, карьерном проезде или лесной дороге.
Комбинированный свет Сохраняет направленную центральную зону и добавляет освещение по сторонам для поворотов и краёв площадки.
Выбор исполнения: это разные варианты оптики PRL-71288, а не переключаемые режимы одного корпуса.
Мощность, поток и нагрузка
243,25 Вт реальная потребляемая мощность
17 100 лм заявленный световой поток
20,27 А ток одной балки
96 Epistar количество диодов по 3 Вт Число 288 Вт в обозначении отражает суммарный номинал диодов. Для выбора кабеля, реле и защиты используют фактические 243,25 Вт и 20,27 А. Свет белый, цветовая температура 6000 K, гарантия — один год.
Сценарии для крупной техники Экспедиционный внедорожник: верхний свет для закрытых маршрутов и ночных переездов.Карьерная машина: обзор длинного проезда и боковой зоны при комбинированной оптике.Трактор или комбайн: освещение направления движения по широкому полю.Погрузчик JCB: дополнительный верхний свет при перемещении между объектами.Названия техники показывают возможное применение дополнительного освещения. Перед монтажом проверяют не штатную нишу, а ширину площадки, допустимую нагрузку и бортовую сеть.

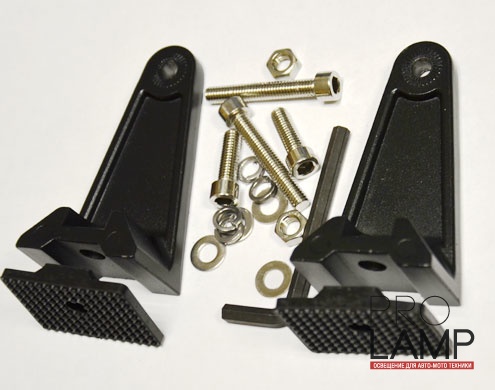

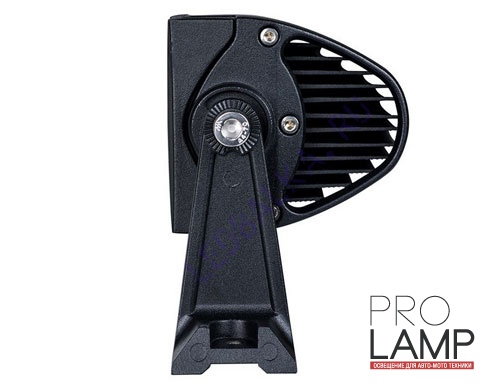

Монтаж без деформации профиля Измерьте доступную ширину с учётом полного габарита 1335 мм и хода боковых кронштейнов. Разместите опоры на одной жёсткой плоскости и предварительно выставьте корпус. Отрегулируйте свет, затем затягивайте крепления постепенно и попеременно. После первого выезда проверьте отсутствие вибрации, перекоса и смещения угла. Отдельная силовая линия Ток 20,27 А требует самостоятельной цепи через реле и предохранитель. Сечение кабеля подбирают с запасом по длине и способу прокладки; особое внимание уделяют падению напряжения. Соединения герметизируют, провод защищают гофрой и фиксируют вдали от горячих узлов.
Пара балок: теоретическая нагрузка удваивается до 40,54 А, поэтому такая схема требует отдельного инженерного расчёта, а не простого разветвителя.
Защита и обслуживание Алюминиевый корпус отводит тепло от 96 диодов, IP67 защищает от воды и пыли, заявленный диапазон — от −40 до +50 °C. Акриловую линзу очищают мягким материалом. После мойки проверяют разъёмы, после тяжёлого маршрута — опоры, кабель и положение луча.
Более компактные альтернативы Если ширина крыши ограничена, рассмотрите двухцветную балку PRL-71240 BJ для крупной спецтехники . Для корпуса около 80 см и меньшей электрической нагрузки подойдёт ультратонкая PRL-73520-90 с дальним или ближним светом .
Комплекты подключения Исходный блок проводки и видео сохранены; проводка расположена перед FAQ.
Вопросы и ответы Какие варианты оптики есть у PRL-71288? Для модели заявлены дальнее и комбинированное исполнения. Дальнее концентрирует поток на маршруте впереди, комбинированное дополняет его боковым заполнением. Это отдельные модификации, которые выбирают при заказе.
Какова реальная мощность балки? Фактическая мощность составляет 243,25 Вт, световой поток — 17 100 лм, ток — 20,27 А. Заводской номинал 288 Вт связан с 96 диодами Epistar по 3 Вт; проводку рассчитывают по реальным значениям.
Для какой техники подходит длина 1275 мм? Такой корпус рассчитан на широкую крышу, силовую дугу или отдельную раму крупного внедорожника, грузовой и спецтехники. Полный размер с креплениями достигает 1335 × 120 мм, масса — 4,5 кг.
Можно ли поставить PRL-71288 на МТЗ или JCB? Можно при наличии широкой прочной площадки и сети 12 или 24 В. На тракторе, погрузчике и карьерной технике выбирают дальний свет для маршрута либо комбинированный для маршрута и боковой зоны.
Как подключать балку с током 20,27 А? Необходима отдельная линия с реле, предохранителем и кабелем достаточного сечения. Номиналы выбирают с запасом и с учётом длины трассы, соединения герметизируют, а провод защищают от нагрева и механических повреждений.
Что проверять после установки длинной балки? После первого рабочего цикла контролируют симметричную затяжку боковых опор, отсутствие вибрации корпуса и положение света. Далее регулярно осматривают кабель, разъёмы и акриловую линзу, особенно после мойки и бездорожья.
